Productos Estándar
|
 |
| |
|
Especificaciones según
IEC 60947-4-1 |
 |
Protección Magnética y Térmica diferencial.
Para montaje directo en contactores MC1, montaje sobre
Riel Din 35mm. o montaje en cajas IP 41 o IP 55. |
|
Caja aislante grado de protección IP 41 o IP 55, para
montaje embutido en panel
MG-MX-EM-IP41
MG-MX-EM-IP55
|
|
|
Contactos auxiliares
de montaje lateral izquierdo/derecho
( montaje manual )
MG1-AUX-L |
|
Contactos auxiliares de montaje lateral
izquierdo/derecho (montaje manual)
MG1-AUX-L |
|
Pulsador de parada
de Emergencia MG1-PE
|
|
|
Pulsador de parada de Emergencia con llave MG1-PEK |
|
|
Dispositivo para traba por candado MG1-TC |
|
|
|
|
Luz de
señalización
MG1-L |
|
Contactos Auxiliares de montaje frontal
MG1-AUX-F |
|
Contacto auxiliar de indicación de
disparo MG1-AUX-ID
Shunt para disparo Remoto MG1-BDR
Bobina de minima tensión MG1-B0V |
|
|
-Tanto por su alta
capacidad de ruptura como por la limitación de corriente
por impedancia propia, los
guardamotores MG1 proveen una optima protección para
motores y para otras cargas hasta 32 A.
-Son diferenciales, es decir que son sensibles a la
falta de fase, acelerando el tiempo de respuesta ante
ese evento.
-Por su alta impedancia interna los guardamotores hasta
6,3A a 400Vca, se consideran autoprotegidos (a prueba
de cortocircuitos) y pueden utilizarse en instalaciones
con alta potencia de corto circuito sin otro
dispositivo adicional.
-Para rangos mayores a 6,3 A presentan una capacidad de
ruptura de 6 KA, que es considerablemente mayor que las
potencias que normalmente se encuentran en las
instalaciones en el lugar donde se instala el
guardamotor.
-Tienen compensación de temperatura para respetar la
curva de respuesta térmica ante diferentes temperaturas
de ambiente y según las especificaciones que se detallan
más adelante.
-La corriente de actuación de la parte magnética para
responder a los cortocircuitos, esta calibrada en 12 e.
-La curva de respuesta térmica es idéntica a los relevos
térmicos TR1 y pertenece a la clase 10, apta para
arranques de motores Jaula en condiciones normales.Para
arranques pesados , debe verificarse la corriente y el
tiempo y estos valores deben caer por debajo de la
curva, caso contrario el Guardamotor disparara en el
arranque.
-La curva de respuesta Clase 10, no es apropiada para
bombas sumergibles, en estos casos debe utilizarse
Clase 5.
|
|
|
Nomenclatura de Producto |
|
|
Máx. potencia de
operación
Kw / Categoría AC3 |
Disparo Magnético
(Amperes) |
|
380Vca |
500Vca |
690Vca |
|
MG1-0,63A (0,4 a
0,63A) |
0,12 |
0,18 |
0,25 |
7,6 |
|
MG1-1A (0,63 a 1A) |
0,25 |
0,37 |
0,55 |
12 |
|
MG1-1,6A (1 a
1,6A) |
0,55 |
0,75 |
1,1 |
19,2 |
|
MG1-2,5A (1,6 a
2,5A) |
0,75 |
1,1 |
1,5 |
30 |
|
MG1-4A (2,5 a 4A) |
1,5 |
2,2 |
3 |
48 |
|
MG1-6,3A (4 a
6,3A) |
2,2 |
3 |
4 |
75,6 |
|
MG1-10A (6,3 a
10A) |
4 |
4 |
7,5 |
120 |
|
MG1-16A (10 a 16A) |
7,5 |
9 |
12,5 |
192 |
|
MG1-20A (16 a 20A) |
9
|
12,5 |
15 |
240 |
|
MG1-25A (20 a 25A) |
12,5
|
15 |
22 |
300 |
|
MG1-32A (25 a 32A) |
15
|
18,5 |
|
384 |
|
|
Accesorios |
|
Contactos auxiliares para
montaje Lateral
(Pueden montarse en ambos laterales) |
|
MG1-AUX-L-10E
(1Na)
MG1-AUX-L-01E (1Nc)
MG1-AUX-L-11E (1Na+1Nc) |
| Contactos
auxiliares para montaje Frontal |
|
MG1-AUX-F-10E
(1Na)
MG1-AUX-F-01E (1Nc)
MG1-AUX-F-11E (1Na+1Nc)
|
| Contactos
auxiliares para indicación de disparo |
|
MG1-AUX-ID-10E
(1Na)
MG1-AUX-ID-01E (1Nc) |
|
Modulo de unión
Guardamotores / Contactores |
|
MG1-MC1
Permite el montaje directo de Guardamotores MG1 a
contactores
MC1-09 al 22 (Tamaños 0 y 1)
|
|

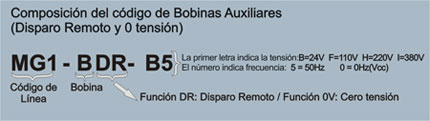

Bobinas auxiliares para
disparo remoto
(Disparan a partir de 0,7 Ue) |
|
MG1-BDR-B5 (24 Vca)
MG1-BDR-F5 (110 Vca)
MG1-BDR-H5 (220 Vca)
MG1-BDR-I5 (380 Vca)
MG1-BDR-B0 (24 Vcc)
|
Bobina de 0 tensión , para
desconectar ante baja tensión.
Mantienen conectado con 0,85 Ue y desconectan entre
0,35…0,7 Ue |
|
MG1-B0V-B5 (24 Vca)
MG1-B0V-F5 (110 Vca)
MG1-B0V-H5 (220 Vca)
MG1-B0V-I5 (380 Vca)
|
|
Cajas doble aislación para
montaje externo |
|
MG1-MX-E-IP41
MG1-MX-E-IP55
Grado de Protección: IP 41 e IP 55 respectivamente,
según IEC 529 |
|
|
Cajas doble aislación para
montaje embutido en panel |
|
MG1-MX-EM-IP41
MG1-MX-EM-IP55
Grado de Protección: IP 41 e IP 55 respectivamente,
según IEC 529 |
|
|
Pulsadores de parada de Emergencia y con Llave |
|
MG1-PE
Presionando desconecta el guardamotor y queda
bloqueado. Para desbloquear debe girarse en
sentido horario.
MG1-PEK
Presionando desconecta el guardamotor y queda
bloqueado. Para desbloquear debe utilizarse
llave.
|
|
|
|
|
|
Dispositivo para traba por candado |
|
MG1-TRC
Permite la utilización de hasta 3
candados que bloquean la utilización del
guardamotor. Apto para otorgar alto
grado de seguridad a las operaciones de
mantenimiento aguas abajo del
guardamotor. |
|
Luz de
señalización Color Rojo |
|
MG1-LR-H5 (220 Vca)
MG1-LR-I5 (380 Vca)
|
|
Luz de
señalización Color Verde |
|
MG1-LV-H5 (220 Vca)
MG1-LV-I5 (380 Vca)
|
|
Limitador
de corriente |
|
MG1-LC-50
Aumenta la capacidad de ruptura hasta
50KA a 400 Volts en los rangos de Mayor
corriente de regulación (Ver tabla). En
los rangos de menor corriente los
guardamotores son autoprotegidos y no
precisan protección adicional.
|
|
|
|
|
|
|
|
Características Técnicas |
|
|
CARACTERÍSTICAS
TÉCNICAS |
|
Normas |
IEC
60947, EN 60947, DIN VDE 0660 |
|
Certificaciones |
UL® (EEUU), VDE Alemania,
IRAM |
|
Vida útil
mecánica |
100.000 maniobras |
|
Vida útil
eléctrica |
100.000 maniobras |
Máxima frecuencia
de Operación
utilizado como arrancador de Motor |
30 / Hora |
Máxima frecuencia
de operación
utilizado en conjunto con contactor |
Ver cálculo, en
protección de motores con elevada
frecuencia de maniobra |
|
Temperatura
ambiente |
-20 ºC a 40 ºC para
gabinetes cerrados / -20 ºC a
55 ºC para no cerrados |
|
Rango de
compensación de T ambiente |
-20 ºC a 55º C
|
|
Tensión de
impulso U imp |
6000V |
Categoría de
sobretension / Nivel de
polución |
III / 3 |
|
Tensión nominal
Ue |
690 Vca |
|
Corriente nominal
e |
0,63 a 32A de acuerdo al
calibre |
|
Frecuencia
nominal |
40 a 60 Hz |
|
Capacidad de
operación |
Clase AC3 690Vca Máximo |
|
Clase AC3 690Vca
Máximo |
1,05 Watt para el rango
de 0,63A / 2,6 Watt para el
rango de 1,5A |
|
Tiempo de
respuesta ante corto circuito : |
|
Minimo tiempo de
comando |
2 ms. |
|
Tiempo de
respuesta |
2 ms. |
|
Tiempo de
apertura |
7 ms. |
| |
Modelos L
(Lateral) |
Modelos F
(Frontal) |
|
Tensión nominal de
operación |
500V |
250V |
|
Categoría AC-12
(Cargas resistivas en CA = Ith): |
|
Corriente máxima de
operación Ith |
6A |
5A |
|
Categoría AC-15
(Cargas inductivas en CA, electromagnéticas): |
|
Corriente máxima de
operación Ie en 230 Vca |
3,5A |
1A |
|
Corriente máxima de
operación Ie en 400 Vca |
2A |
- |
|
Utilización de bajo
voltaje y entradas de PLC 24 Vcc |
10mA |
10mA |

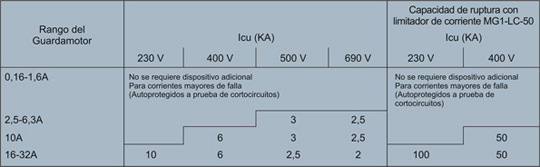

| Capacidad de
ruptura Icu según IEC 60947-2, DIN EN 60947-2 |

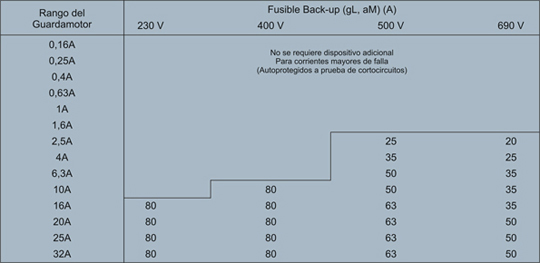

Protección
Back-Up
Para los posibles casos donde la corriente de
cortocircuito de la instalación es mayor que la
capacidad de los guardamotores MG1 |
|
|

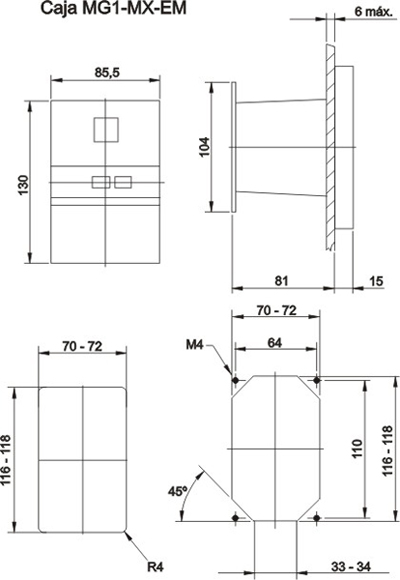

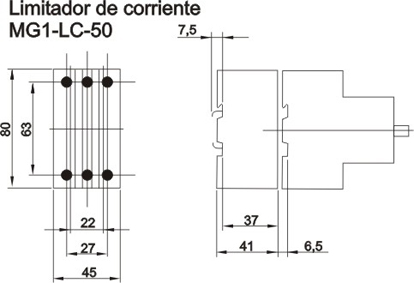

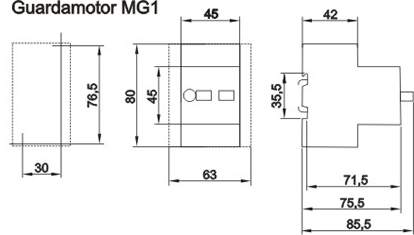

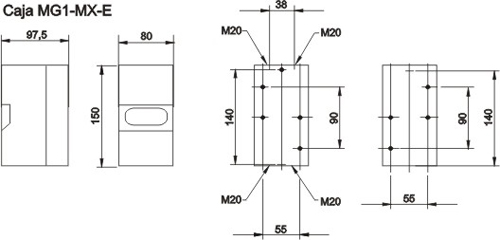

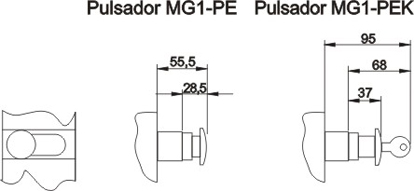

Dimensiones |
|
|

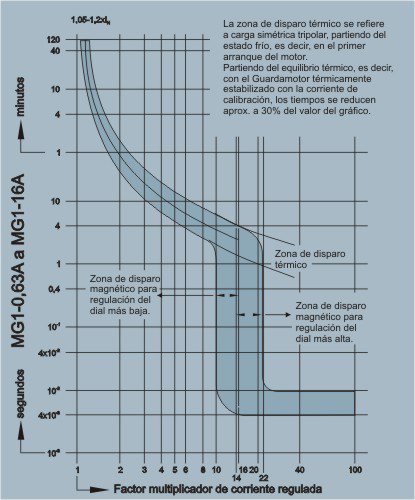

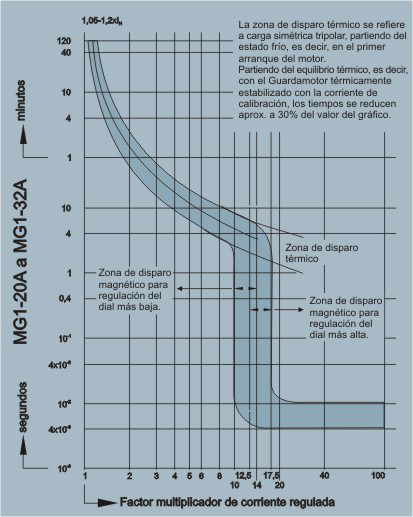

Curva de Disparo |
|
|
|
|
